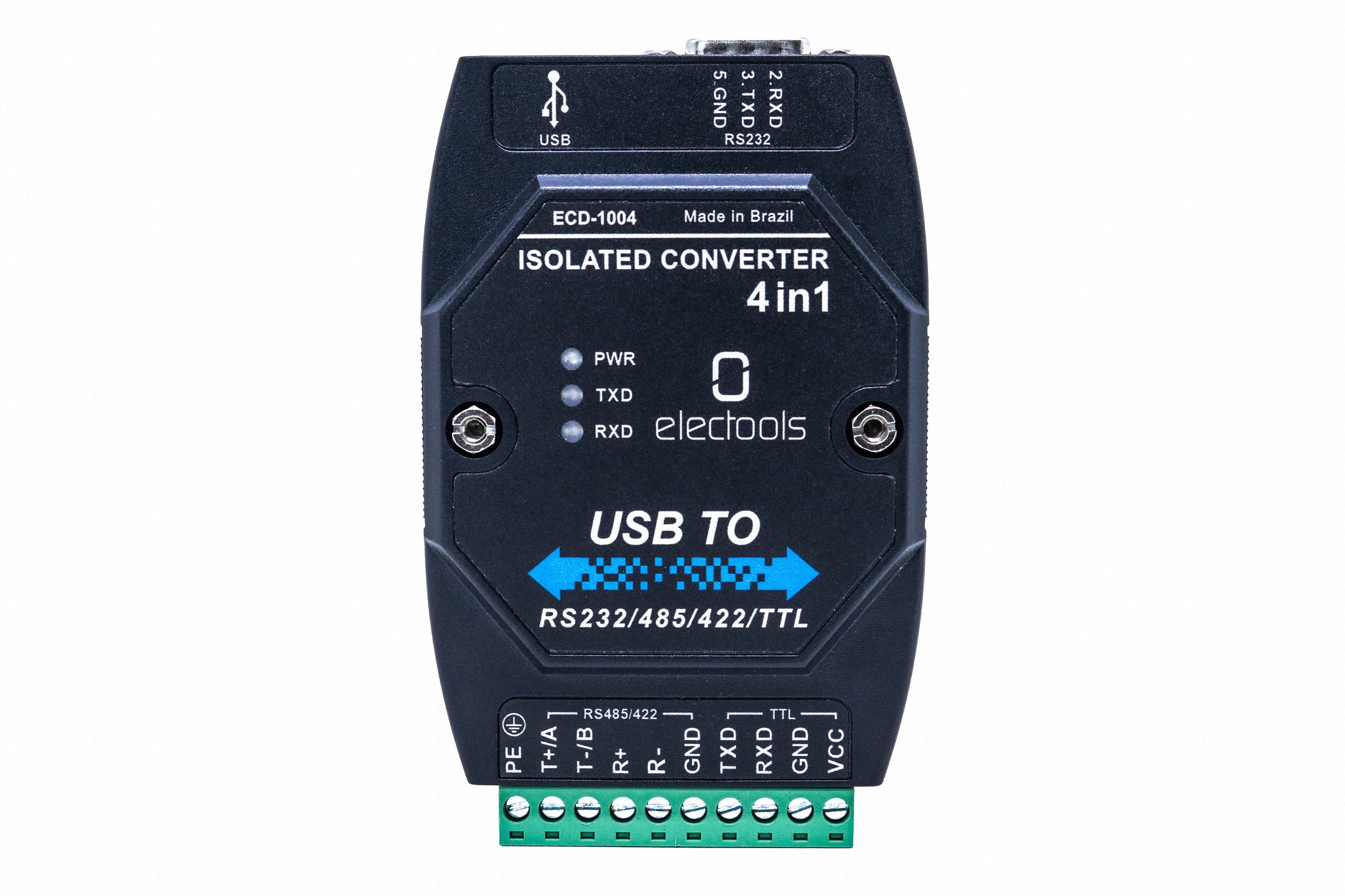

O ECD-1004 é um conversor isolado industrial projetado para garantir comunicação confiável entre interfaces USB, RS232, RS485, RS422 e TTL em ambientes sujeitos a ruído elétrico e interferências. Desenvolvido com foco em robustez e segurança, o equipamento oferece isolamento elétrico de alta tensão e múltiplos níveis de proteção, assegurando estabilidade mesmo em aplicações industriais severas.
Seu circuito conta com isolamento de até 3000 V DC nos sinais de dados e 1500 V DC na alimentação, além de proteções contra surtos, descargas eletrostáticas e picos de tensão. O USB possui proteção ESD de 30 kV e fusível rearmável, enquanto as portas seriais contam com TVS diodos e filtros de surto. Enquanto as linhas RS485 e RS422, há ainda proteção em três estágios com tubo de gás, resistores e TVS, garantindo integridade da comunicação mesmo em ambientes com ruído ou descargas atmosféricas. O dispositivo também dispõe de pino PE de aterramento exclusivo, que melhora a imunidade a interferências e contribui para a segurança elétrica do sistema.
Com compatibilidade total entre sistemas modernos e equipamentos legados, o ECD-1004 é amplamente aplicável em automação industrial, painéis de controle, sistemas de supervisão e coleta de dados (SCADA), telemetria e integração de sensores e controladores. Sua construção isolada e suas proteções avançadas tornam o dispositivo ideal para aplicações que exigem segurança elétrica, confiabilidade na transmissão de dados e durabilidade a longo prazo.
ESPECIFICAÇÃO:
Modelo: ECD-1004
- Compatibilidade: USB 1.1 ou USB 2.0
- Conexão: USB + borne
- Consumo: 5 V DC (USB) < 10 mA
- Chipset: FT232RL – FTDI
- Proteção ESD: 30 kV
- Fusível rearmável: 0,5 A
RS-232
- Sinais: TX, RX, GND, PE
- Conector: DB9 (DTE Macho)
- BaudRate: 300 – 921600 bps
- Proteção ESD: 15 kV
- Filtro LC
RS-485
- Sinais: TA+/A, TB-/B, GND, PE
- Conector: Borne
- BaudRate: 300 – 921600 bps
- Proteção em 3 estágios:
- GDT – Clamping mínimo 72 V, máximo 108 V
- Resistor – 1ohm
- TVS – Clamping mínimo 13,3 V, máximo 14,7 V
- Terminação de 120ohms habilitável internamente (padrão: desligado)
RS-422
- Sinais: TA+/A, TB-/B, RA+, RB-, GND, PE
- Conector: Borne
- BaudRate: 300 – 921600 bps
- Proteção em 3 estágios (igual à RS-485)
- Terminação de 120ohms habilitável internamente (padrão: desligado)
TTL
- Sinais: TX, RX, GND, PE
- Conector: Borne
- BaudRate: 300 – 921600 bps
- Proteção: Clamping Voltage
- Tensão de operação: 5 V / 3,3 V (habilitação interna, padrão: 5 V)
ISOLAÇÃO
- Isolação da alimentação: 1.500 V DC
- Isolação dos sinais: 3.000 V DC
INDICAÇÕES
- PWR (verde): indicação de alimentação
- TX (vermelho): indicação de transmissão de dados pela porta USB
- RX (vermelho): indicação de recepção de dados pela porta USB
COMPATIBILIDADE
- Windows, Mac ou Linux
FIXAÇÃO
- Bancada: possibilidade de utilização sem suporte DIN
- Painel: possibilidade de utilização em painel com suporte DIN para trilho de 35 mm
CONDIÇÕES OPERACIONAIS
- Temperatura de operação: 0 C a 70 C
- Dimensões e peso
- Comprimento: 121 mm
- Largura: 72 mm
- Altura: 34 mm
- Peso: 190 g
DIAGRAMA DE CONEXÃO:
4.3. Diagrama de conexão | wiki
DOCUMENTAÇÃO:
ACOMPANHA:
- Cabo USB
