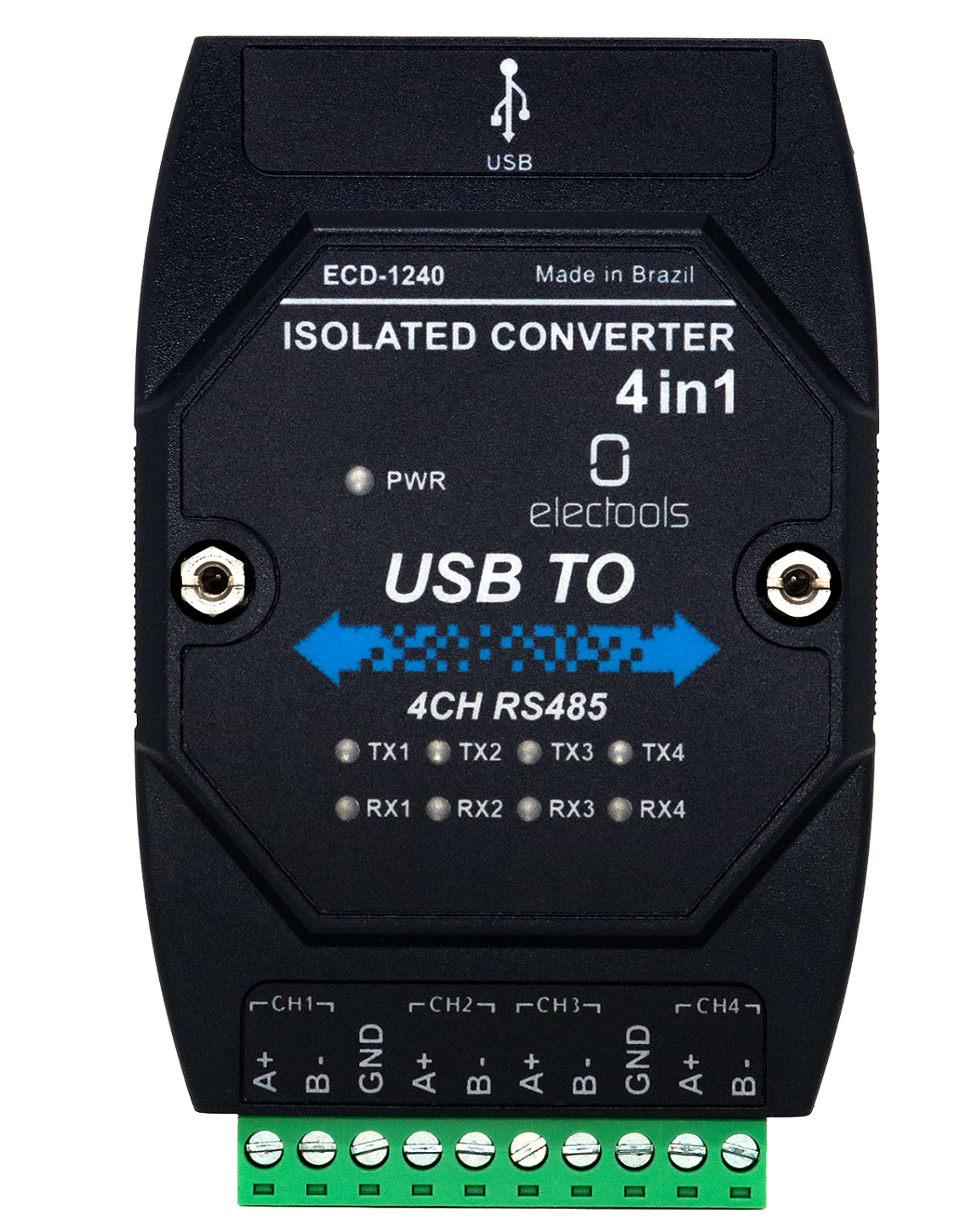

O ECD-1240 é um conversor USB para RS485 industrial com 4 canais de comunicação independentes, projetado para aplicações que exigem múltiplas redes seriais simultâneas com alto nível de proteção elétrica. Baseado no chipset CH344Q da WCH, o dispositivo é reconhecido automaticamente pelo sistema operacional, sendo compatível com Windows, Mac e Linux.
Cada canal RS485 opera de forma isolada, com sinais A+, B- e GND acessíveis por bornes, suportando taxas de comunicação de 300 a 921600 bps e resistor de terminação interno de 120R habilitável individualmente. O isolamento galvânico alcança 3000VDC nos sinais de dados e 1500VDC na alimentação, garantindo separação elétrica entre o barramento USB e as redes de campo.
A proteção das linhas RS485 é implementada em três estágios: tubo de descarga a gás (GDT) para supressão de surtos de alta energia, PTC para limitação de corrente e TVS para clamp de tensões transitórias, assegurando a integridade da comunicação em ambientes industriais com ruído elétrico. A interface USB conta com proteção ESD de 30kV e fusível rearmável de 0,5A.
Com indicação visual por LEDs dedicados de PWR, TX e RX por canal, montagem em trilho DIN 35mm ou bancada, e temperatura de operação de 0 a 70°C, o ECD-1240 é indicado para integração de dispositivos Modbus RTU, CLPs, inversores e sensores em painéis de automação e sistemas SCADA.
ESPECIFICAÇÃO:
Modelo: ECD-1240
USB
- Compatibilidade: USB 1.1 ou USB 2.0
- Conexão: USB + borne
- Consumo: 5 V DC (USB) < 10 mA
- Chipset: CH344Q - WCH
- Proteção ESD: 30 kV
- Fusível rearmável: 0,5 A
RS-485
- Canais: 4 canais de comunicação independentes
- Sinais: A+, B-, GND
- Conector: Borne
- BaudRate: 300 – 921600 bps
- Proteção em 3 estágios:
- 1 Estágio: GDT - Clamping Min. 72V, Max. 108V
- 2 Estágio: PTC - Itrip. 0.24A, Vdc Max. 60V
- 3 Estágio: TVS - Clamping Min. 13.3V, Max. 14.7V
- Terminação de 120ohms habilitável internamente (padrão: desligado)
ISOLAÇÃO
- Isolação da alimentação: 1.500 V DC
- Isolação dos sinais: 3.000 V DC
INDICAÇÕES
- PWR (verde): indicação de alimentação
- TX (vermelho): indicação de transmissão de dados pela porta USB
- RX (vermelho): indicação de recepção de dados pela porta USB
COMPATIBILIDADE
- Sistema Operacional: Windows 11/10/8.1/8/7/VISTA/XP/2000
FIXAÇÃO
- Bancada: possibilidade de utilização sem suporte DIN
- Painel: possibilidade de utilização em painel com suporte DIN para trilho de 35 mm
CONDIÇÕES OPERACIONAIS
- Temperatura de operação: 0 C a 70 C
- Dimensões e peso
- Comprimento: 121 mm
- Largura: 72 mm
- Altura: 34 mm
- Peso: 190 g
DIAGRAMA DE CONEXÃO:
4.3. Diagrama de conexão | wiki
DOCUMENTAÇÃO:
ACOMPANHA:
- Cabo USB
